Котельная своими руками

Стремление сделать свою жизнь более комфортной вполне понятно и объяснимо. Но в случае недостатка информации или практического опыта может случиться так, что котельная станет источником беды. Наша статья расскажет вам, как обеспечить безопасность котельной.

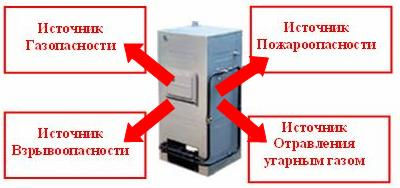

Для отопления домов в частном секторе наиболее распространены отопительные котельные на природном газе. При известных достоинствах данного отопительного оборудования оно представляет одновременно и серьёзную угрозу как для жильцов дома, так и для самого строения.

Нормативными документами предусматриваются различные варианты размещения такого оборудования, например на кухне, в отдельном помещении, в цокольной части или подвале дома. И первый вопрос, который возникает у собственника дома:

Где наиболее безопасно и удобно установить газовый отопительный котёл?

Наиболее рационально в отношении безопасности и комфорта вынести котельную на природном газе за территорию жилого помещения. Так созрело решение сделать для котла отдельное пристроенное помещение. Но даже это с точки зрения безопасности не является достаточным. Поэтому остановлюсь на особенностях устройства помещения для котла (автономной котельной) более детально. Кроме того на основе полученного практического опыта строительства котельной отметим некоторые важные моменты, которые слабо документированы или регламентированы, но являются существенными с точки зрения практического выполнения работ. Итак:

1.    Что важно учесть до начала выполнения работ?

До начала работ  важно продумать и определиться по следующим вопросам:

a)    Как обеспечить температурный режим в пристроенном помещении. Рассчитывать на то, что тепла, выделяемого котлом при работе, будет достаточно — большая ошибка.

b)    Котельное оборудование лучше купить до начала выполнения работ. Это позволит учесть особенности и требования к размещению котла, указанные в паспорте производителем, а также уточнить размеры и размещение технологических отверстий в строительных конструкциях для  подвода труб, дымохода и т. д.

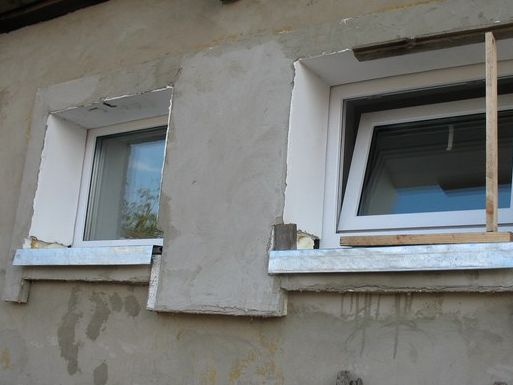

c)    Место для пристроенной автономной  котельной должно быть выбрано в обязательном порядке вдоль глухой стены дома, либо если такой возможности нет, оконные или дверные проёмы в стене, примыкающей к котельной, нужно заделать.

d)    При определении размеров котельной необходимо ориентироваться на следующие параметры:

• Площадь (для одного отопительного котла) помещения должна быть не менее 4 м2.
• Высота потолков должна быть не менее 2,5 м.
• Общий объём помещения должен быть не менее 15 м3

e)    При определении размеров котельной лучше ориентироваться на требования, предъявляемые к монтажу газового котла, даже если планируется использовать другой вид топлива.

2.    Особенности реализации нормативных требований на различных этапах строительства котельной на природном газу

A.    Нулевой цикл работ

Требования нормативных документов: наличие в помещении введённого проводника домового контура заземления

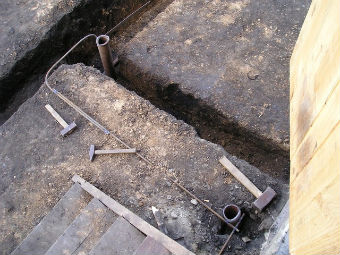

Реализовать данное требование при необходимости удобнее всего в самом начале выполнения работ. Наличие контура заземления актуально для домов старой постройки, а также для собственников, которые планируют использовать энергозависимый (как правило, импортный) котёл. Пример устройства контура заземления для котельной на начальном этапе работ показа на фото ниже.

Контур заземления выполнен следующим образом. Четыре металлических трубы диаметром 57 мм вертикально вбиты в грунт по периметру строения на глубину 2,5 — 3 метра. Между собой вертикальные трубы соединены уголком на сварке. Металлическая связь с домовым контуром заземления выполнена стальными прутками диаметром 12 мм, их видно на фото.

Требования нормативных документов: наличие канализационного  стока  (трапа или приямка)

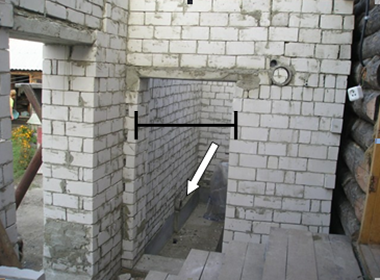

Выполнение данного требования показано на фото ниже.

Приямок (на случай необходимости опорожнения системы отопления)  сделан размером примерно 45х45 см и глубиной около 50 см, чтобы можно было установить обычное ведро.

B.    При устройстве несущих стен котельной

Требования нормативных документов. Необходимо предусмотреть отверстие для притока наружного воздуха из расчёта не менее 8 кв. см на 1 кВт номинальной мощности котла, или 30 кв. см на 1 кВт, в случае притока воздуха изнутри здания

При устройстве несущих стен нужно предусмотреть технологическое отверстие в нижней части стеновой конструкции для приточной вентиляции (показано на фото ниже стрелкой).

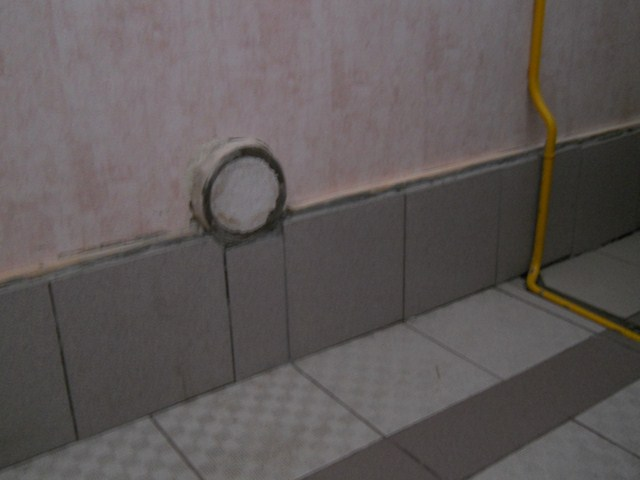

Отверстие для приточной вентиляции представляет собой гильзу из обрезка трубы АСБ с Ду=150 мм

Расположено по центру наружной стены строения на высоте примерно 35-40 см от уровня пола помещения. На данном фото показано выполнение ещё одного важного нормативного требования.

Требования нормативных документов. Стена пристройки не должна быть связана со стеной жилого здания

Помещение автономной котельной по всему периметру имеет собственные несущие стены. Как видно из фото, стена котельной вдоль сруба дома представляет собой самостоятельную независимую конструкцию, не связанную со срубом дома.

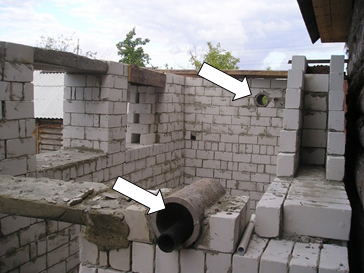

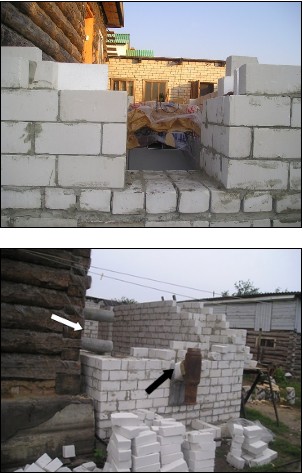

Как отмечалось раньше, приобретение котельного оборудования до начала строительных работ может заметно облегчить жизнь и избежать просчётов при устройстве котельной. На фото ниже показано устройство отверстия для монтажа перехода от котла к приставному дымоходу (чёрной стрелкой) и гильзы (белой стрелкой) для ввода в жилой дом прямой и обратной труб
